Drei Messungen. Ein Gerät. Nanometergenau.
Erfahren Sie im Video, wie das Laserinterferometer SP 5000 TR drei sequentielle Messungen in einen einzigen Vorgang verwandelt – erklärt von unserem KI-Avatar Luca, kompakt und auf den Punkt.
Für eine persönliche Beratung
kontaktieren Sie unser Sales-Team:
Dipl.-Ing. Constanze Christel-Schein
Vertrieb Nord (PLZ-Gebiete 0 – 5 und Thüringen)
Axel Adams
Technischer Vertrieb Süd (PLZ-Gebiete 6 – 9 ohne Thüringen)

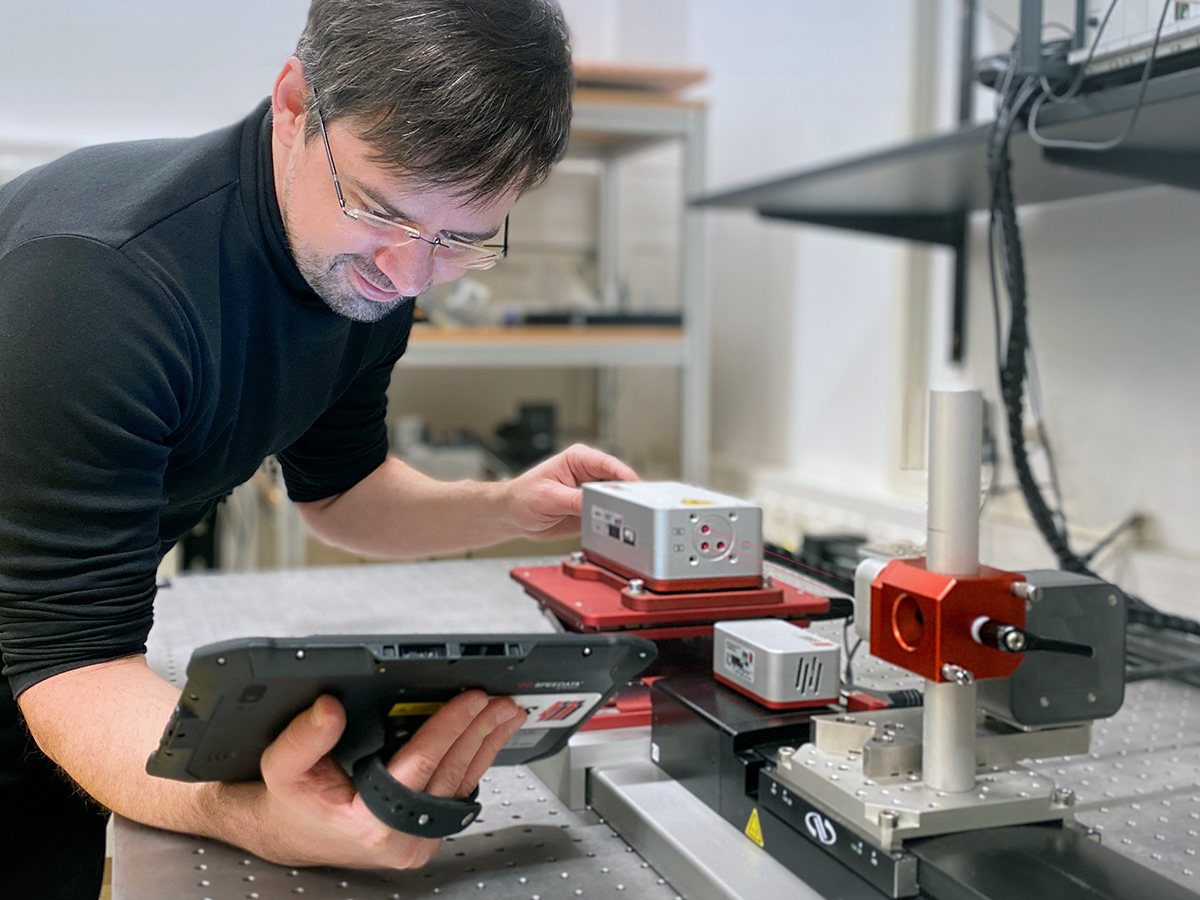

Dreistrahliges laserinterferometrisches Messsystem für simultane und genaue Längen-, Nick- und Gierwinkelmessungen
flexibles Längenmesssystem höchster Genauigkeit
einfache Handhabung und Justage durch integrierte Strahlrichtungsdetektion
verschiedene optische Reflektoren einsetzbar, z. B. Kugel-, Planspiegel-Reflektor
zulässige Verkippung des Messreflektors bis zu ± 12,5°
kompaktes Design
Ausführung des Sensorkopfes wahlweise in Aluminium, Edelstahl oder Invar
Strahlabstände: 12 mm
OEM-Versionen, OEM-Software und Vakuum-Version sind möglich
Strahlumlenkung mit einem optional erhältlichen, justierbaren Umlenkspiegel
erweiterte Einsatzbereiche durch optionale Schnittstellen
umfangreiche Triggermöglichkeiten
Kalibriersoftware entsprechend den aktuell gültigen Normen
Anwendungsgebiete
laserinterferometrische Messungen an Führungen, Mess-, Mikroskop- und Positioniertischen
hochpräzise Nick- und Gierwinkelkorrektur bei Zwei- oder Mehrkoordinatenmessungen
Kalibrierung von Messmaschinen und Werkzeugmaschinen
Unterschiedsmessungen (Dilatometrie, Werkstoffprüfung)
dynamische Winkelmessungen, Erfassung von Winkelschwingungen
Erweiterung des Messbereiches für die Winkelmessung auf Anfrage
Anwendungsbeispiel lesen
Ideal für
Qualitätssicherung
Kalibrierung
Entwicklung
Wissenschaft/Forschung
OEM-Anwendungen
Dokumente zum Download
Hinweis: Für den Export außerhalb der EU können die technischen Parameter abweichen.
Bitte kontaktieren Sie uns bei Bedarf per E-Mail: contact@sios.de
Zubehör
Dreifach-Reflektoreinheit
Messbereich bis 6 m
Winkelakzeptanz ±12,5°
Basisabstand 12 mm
Artikel-Nr. A039992
Dreifach-Reflektoreinheit long-range
Messbereich bis 10 m
Winkelakzeptanz ±12,5°
Basisabstand 12 mm
Artikel-Nr. A041318
Dreifach-Reflektoreinheit
Befestigung parallel zur Strahlrichtung, Leichtbau
Messbereich bis 6 m
Basisabstand 12 mm
Artikel-Nr. A039169
Reflektorhalter mit Kugelgelenk
mit lateraler Verstellmöglichkeit (ohne Reflektoreinheit)
Artikel-Nr. A037044
Rollwinkelmesssensoren
System besteht aus Mess- und Referenzsensor (2 x RAS 175 W)
Messbereich bis ±1°
Auflösung 0,2 arcsec
Artikel-Nr. A042869 (mit Kabel)
Artikel-Nr. A042868 (mit Funk)
